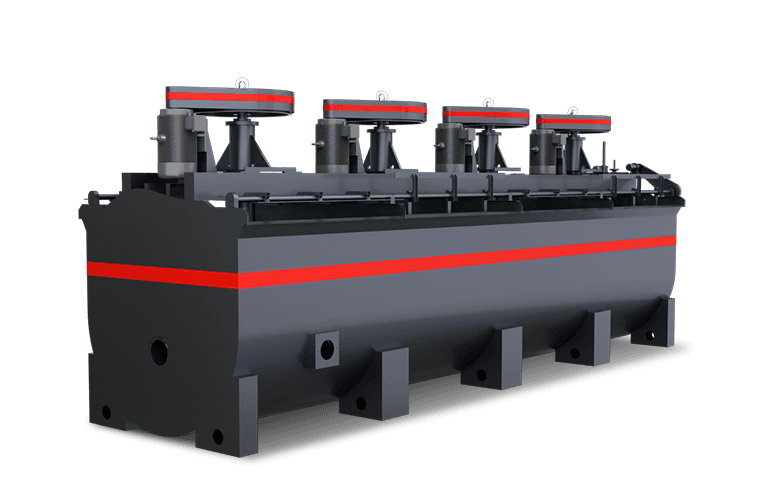

Флотационная машина

Флотационная машина

Полезный объем: 0,35-38м3

Производительность: 0,18-38 м3/мин

Применимые материалы: золото, серебро, медь, железо, свинец, цинк, молибден, никель, алюминит и другие металлические и неметаллические минералы (графит, апатит).

Отправить запрос Получение цены

Введение

  • 100% от заводской цены
  • Качество по ГОСТу
  • Дистрибьюция по всей России и СНГ
  • Послепродажная гарантия

В соответствии с различиями в химических свойствах минеральной поверхности (гидрофильность, плавающая вода) флотационная машина обрабатывается флотационными реагентами для избирательного присоединения полезных минералов и бесполезных примесей к пузырькам воздуха для достижения цели сортировки.

Машина приводится в движение треугольным приводным ремнем, приводящим во вращение крыльчатку, которая создает центробежный эффект и создает отрицательное давление. С одной стороны, вдыхается достаточное количество воздуха для смешивания с рудной суспензией, а с другой стороны, рудная суспензия перемешивается с фармацевтической смесью. В в то же время пена измельчается таким образом, что минералы связываются с пеной, всплывают на поверхность рудного шлама и затем образуют минерализованную пену, а затем регулируют высоту заслонки для контроля уровня жидкости, чтобы пена соскабливалась скребком.

Существует много типов флотационных машин и различных методов классификации. Их можно разделить на 3 категории в зависимости от способа наполнения и перемешивания.:

  1. 1. Флотационная машина серии SF-самовсасывающая
  2. 2. Флотационная машина серии BF (усовершенствованная версия SF) -самовсасывающего типа (наполнение и перемешивание рудной суспензии осуществляется механическим перемешиванием). Оборудование относится к воздушной флотационной машине с самовсасыванием, которая самовсасывает воздух и рудную суспензию.)
  3. 3. Надувная флотационная машина с механическим перемешиванием KYF/XCF - надувного типа (она питается снаружи, а шнековый вентилятор подает воздух снаружи.)

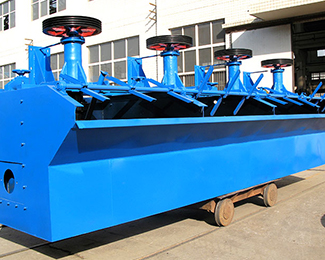

  • Рисунок 1
  • Рисунок 2

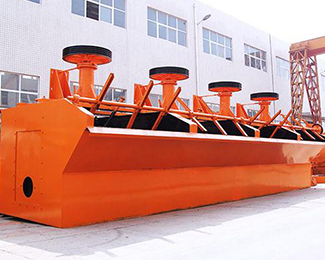

  • Рисунок 3

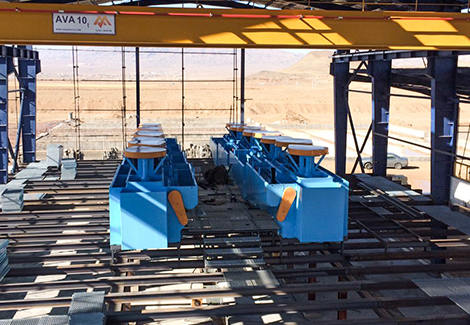

  • Рисунок 4

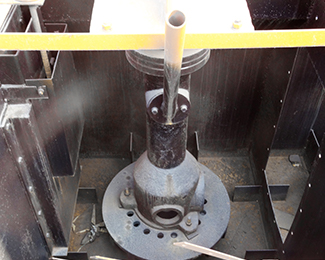

  • Рисунок 5

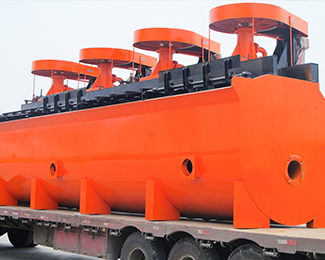

  • Рисунок 6

Основные Преимущества

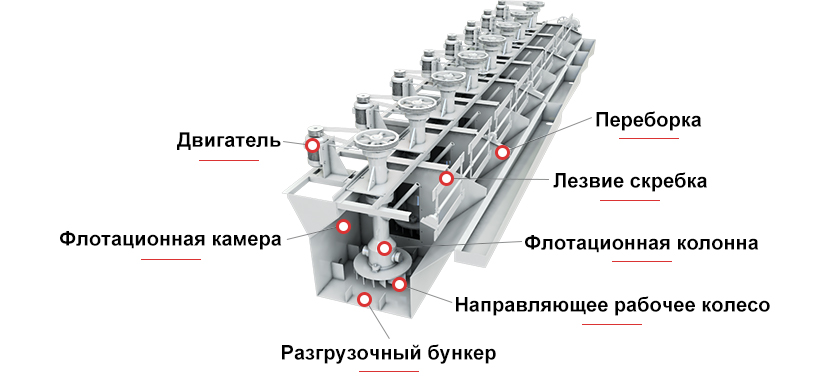

Схема конструкции

Схема конструкции

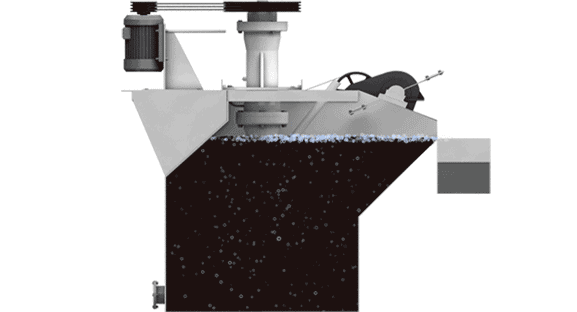

Принцип работы

Принцип работы

Технические Данные

  • флотационная машина серии SF
  • флотационная машина серии BF
  • флотационная машина серии KYF
  • флотационная машина серии XCF
Категория Модель Полезный объем (м3) Производительность обработки Главный вал Суглинистая доска Размеры (ДхШхВ) (М)
Мощность (кВт) Скорость вращения (об/мин) Скорость вращения (об/мин) Мощность (кВт)
Флотационная машина типа XJK XJK-0.35 0.35 0.18-0.4 1.5 483 25 1.1 0.7×0.7×0.7
XJK-0.62 0.62 0.3-0.9 3 400 25 1.1 0.9×0.82×0.85
XJK-1.1 1.1 0.6-1.6 5.5 330 25 1.1 1.1×1.1×10
XJK-2.8 2.8 1.5-3.5 11 280 25 1.1 1.75×1.6×1.1
XJK-5.8 5.8 5-7 22 240 25 1.5 2.2×2.2×12
Флотационная машина типа SF SF-0.37 0.37 0.2-0.4 1.5 386 25 1.1 0.7×0.7×0.75
SF-0.7 0.7 0.3-0.9 3 400 25 1.1 0.9×0.82×0.95
SF-1.2 1.2 0.6-1.6 5.5 330 25 1.1 1.1×1.1×1.1
SF-2.8 2.8 1.5-3.5 11 268 25 1.1 1.75×1.6×1.15
SF-4 4 2-4 15 220 25 1.5 1.85×2.05×12
SF-8 8 4-8 30 191 25 1.5 2.2×2.9×1.4
SF-10 10 5-10 30 191 25 1.5 2.2×2.9×1.7
SF-20 20 5-20 30×2 191 25 1.5 2.85×3.8×2.0
Флотационная машина типа JJF JJF-2 2 1-3 7.5 443 25 1.5 1.4×1.4×1.1
JJF-4 4 2-4 11 305 25 1.5 1.6×2.15×1.25
JJF-8 8 4-8 22 233 25 1.5 2.2×2.9×1.4
JJF-10 10 5-10 22 233 25 1.5 2.2×2.9×1.7
JJF-16 16 5-16 30 180 25 1.5 2.85×3.8×1.7
JJF-20 20 5-20 37 180 25 1.5 2.9×3.8×20

Примечание: Производительность зависит от таких факторов, как тип материала, размер частиц сырья и т.д.

Модель Общий объем (м3) Внутренний размер (Д×Ш×В) (м) Объем всасываемого воздуха (м3·мин) Мощность (кВт)  Модель двигателя  Производительность обработки (т/ч)
BF-0.37 0.37 0.74×0.74×0.75 0.9~1.05 1.5 Y90L-4 0.2~0.4
BF-0.65 0.65 0.85×0.95×0.9 0.9~1.10 3.0 Y132S-6 0.3~0.7
BF-1.2 1.2 1.05×1.15×1.10 1.0~1.10 5.5
4.0
Y132M2-6
Y132M1-6
0.6~1.2
BF-2.0 2.0 1.40×1.45×1.12 1.0~1.10 7.5 Y160M-6 1.0~2.0
BF-2.8 2.8 1.65×1.65×1.15 0.9~1.10 11 Y180L-8 1.4~3.0
BF-4.0 4.0 1.9×2.0×1.2 0.9~1.10 15 Y200L-8 2~4
BF-6.0 6.0 2.2×2.35×1.3 0.9~1.10 18.5 Y225S-8 3~6
BF-8.0 8.0 2.25×2.85×1.4 0.9~1.10 22
30
Y225M-8
Y250M-8
4~8
BF-10 10 2.25×2.85×1.7 0.9~1.10 22
30
Y225M-8
Y250M-8
5~10
BF-16 16 2.85×3.8×1.7 0.9~1.10 37
45
Y280S-8
Y280M-8
8~16
BF-20 20 2.85×3.8×2.0 0.9~1.10 37
45
Y280S-8
Y280M-8
10~20
BF-24 24 3.15×4.15×2.0 0.9~1.10 45 Y280M-8 12~24
Модель KYF-1 KYF-2 KYF-3 KYF-4 KYF-8 KYF-16 KYF-24 KYF-38
 Размеры желоба Длина (мм) 1000 1300 1600 1800 2200 2800 3100 3600
Ширина (мм) 1000 1300 1600 1800 2200 2800 3100 3600
Высота (мм) 1100 1250 1400 1500 1950 2400 2900 3400
Единичный эффективный вес (т) 1.1 1.5 1.9 2.3 3.6 5.9 9.9 15.1
Эффективный объем (м3) 1 2 3 4 8 16 24 38
 Производительность (м3/мин) 0.2-1 0.4-2 0.6-3 1.2-4 3—8 4—6 4—24 10—38
Двигатель с главным валом Модель Y132M1-6 Y160M2-8 Y160L-8 Y180L-8 Y200L-8 Y250M-8 Y250M-8 Y280S-8
Мощность (кВт) 4 5.5 7.5 11 15 30 30 37
Скорость вращения (об/мин) 960 720 720 970 730 730 730 740
Диаметр (мм) 340 410 480 550 630 740 800 880
Высота (мм) 215 256 300 340 390 460 545
Скорость вращения (об/мин) 281 247 219 200 175 160 150 138
Круговая скорость (м/с) 5 5.3 5.5 5.76 5.77 6.7 6.25 6.36
Двигатель для работы на суглинистой доске Модель Y90S-4 Y90S-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4
Мощность (кВт) 1.1 1.1 1.5 1.5 1.5 1.5 1.5 1.5
Скорость вращения (об/мин) 1400 1400 1400 1400 1400 1400 1400 1400
Loam board Скорость вращения (об/мин) 18 18 16 16 16 16 16 16
Диаметр (мм) 500 500 580 600 600 700 700 500
Давление ветра в вентиляторе (кпа) ≥12.6 ≥14.7 ≥19.8 ≥19.8 ≥21.6 ≥25.5 ≥30.4 ≥34.3
 Максимальный объем нагнетаемого воздуха (м3/мин) 2 2 2 2 2 2 2 2
Модель XCF-1 XCF-2 XCF-3 XCF-4 XCF-8 XCF-16 XCF-24 XCF-38
Размер Длина (мм) 1000 1300 1600 1800 2200 2800 3100 3600
Ширина (мм) 1000 1300 1600 1800 2200 2800 3100 3600
 Высота (мм) 1100 1250 1400 1500 1950 2400 10819 3400
 Единичный эффективный вес (т) 1.2 1.7 2.3 2.7 3.9 6.6 8.0 16.8
Эффективный объем (м3) 1 2 3 4 8 16 24 38
Производительность (м3/мин) 0.2—1 0.4—2 0.6—3 1.2—4 3—8 4—16 4—24 10—38
Двигатель с главным валом Модель Y132M2-6 Y160M-6 Y160L-6 Y180L-6 Y200L2-6 Y280S-8 Y280S-8 Y280S-6
Мощность (кВт) 5.5 7.5 11 15 22 37 37 45
 Крыльчатка Скорость вращения (об/мин) 960 970 970 970 970 740 740 980
Диаметр (мм) 400 460 540 620 720 860 950
 Высота (мм) 155 175 207 247 321 349
Скорость вращения (об/мин) 358 331 266 215 185 160 153
Круговая скорость (м/с) 7.5 7.5 7.5 7 6.97 7.6 7.6 7.4
Двигатель для работы на суглинистой доске Модель Y90S-4 Y90S-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4
Мощность (кВт) 1.1 1.1 1.5 1.5 1.5 1.5 1.5 1.5
Скорость вращения (об/мин) 1400 1400 1400 1400 1400 1400 1400 1400
Суглинистая доска Скорость вращения (об/мин) 18 18 16 16 16 16 16 16
Диаметр (мм) 500 500 580 600 600 700 700 700
 Давление ветра в вентиляторе (кпа) ≥12.6 ≥14.7 ≥19.8 ≥19.8 ≥21.6 ≥25.5 ≥30.4 ≥34.3
Максимальный объем нагнетаемого воздуха (м3/мин) 2 2 2 2 2 2 2 2
