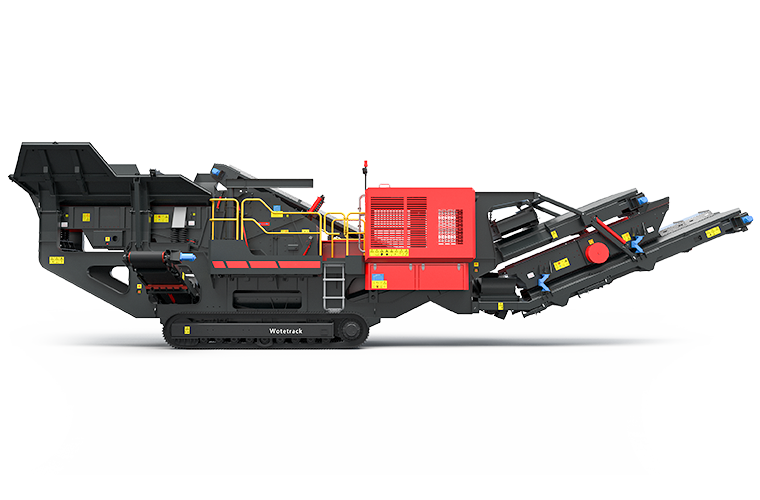

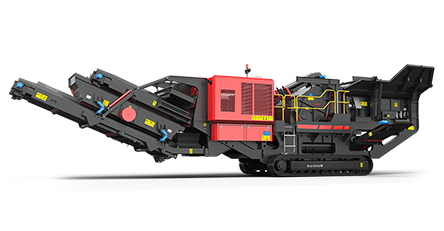

Мобильная роторная дробилка

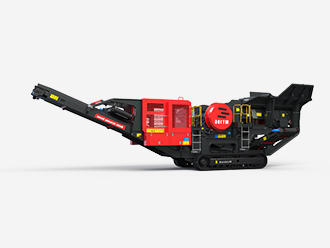

Мобильная роторная дробилка

Размер подачи: ≤700 мм

Производственная мощность: 50-300 тонн в час

Применимые материалы: известняк, кварц, галька, гранит, базальт, диабаз, строительные отходы, бетон, каменный уголь, железная руда, золотая руда, металлический шлак и т.д.

Отправить запрос Получение цены

Введение

  • 100% от заводской цены
  • Качество по ГОСТу
  • Дистрибьюция по всей России и СНГ
  • Послепродажная гарантия

Мобильная роторная дробильная станция состоит из роторная дробилка, вибрационного грохота, конвейера, двигателя и блока управления и других компонентов. Она подходит для первичного и вторичного дробления мягких материалов средней твердости и ниже. Готовый продукт имеет форму высококачественных кубиков. Она широко используется в горнодобывающей промышленности, карьеры, автомобильные и железные дороги, мосты, городские строительные отходы, бетон, асфальт и другие месторождения.

может быть оснащен саморазгружающимся железоудаляющим устройством для эффективного удаления упрочненных ферромагнитных металлов при переработке твердых строительных отходов.

Применимые материалы

Мобильная роторная дробилка станция можно разделить на следующие два типа

Клиенты могут выбирать в соответствии с фактическими условиями производства и капитальными затратами

Тип
/
Разница		 Мобильная роторная дробилка на колесах Мобильная роторная дробилка на колесах Мобильная роторная дробилка на гусеничном ходу Мобильная роторная дробилка на гусеничном ходу
Мобильный режим Полумобильный, передвигающийся за счет передней тяги полуприцепа Самодвижущийся (Гусеница с гидравлическим приводом) беспроводное дистанционное управление
Сценарий использования Она в основном используется в области утилизации строительных отходов, земляных и каменных работ, дорожного строительства и других областях с ровными дорожными условиями. Она используется в более сложных и суровых условиях, таких как горы, водно-болотные угодья, альпинистские работы и добыча полезных ископаемых.
Режим энергетики Если есть условия, вы можете использовать сетевое электричество, если в дикой местности, можете использовать генераторы. Серия масляно-электрических гибридов
Цикл установки 2-3 дня 4-6 часов
Цена Относительно дешевый, не требующий базовой установки, экономящий рабочую силу и затраты Относительно дорогой и высокоавтоматизированный

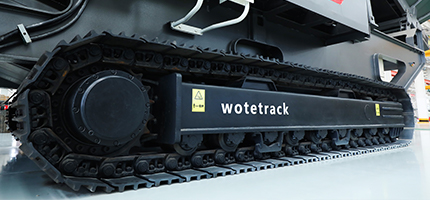

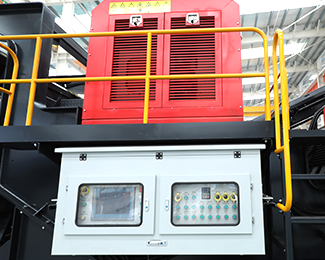

Основные Преимущества

  • Рисунок 1
  • Рисунок 2
  • Рисунок 3
  • Рисунок 4
  • Рисунок 5
  • Рисунок 6
  • Рисунок 7
  • Рисунок 8

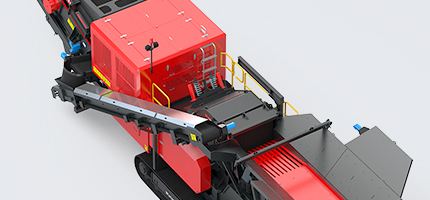

Схема конструкции

Схема конструкции

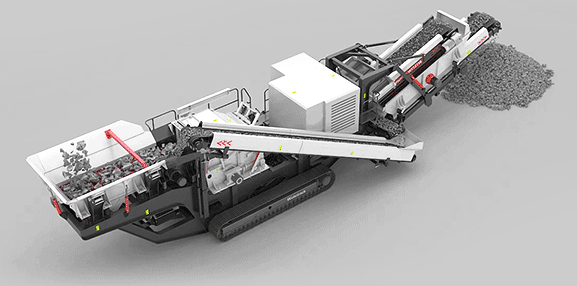

Принцип работы

Принцип работы

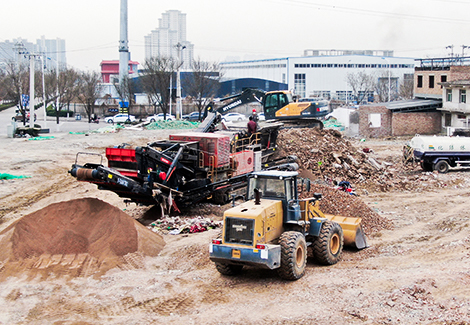

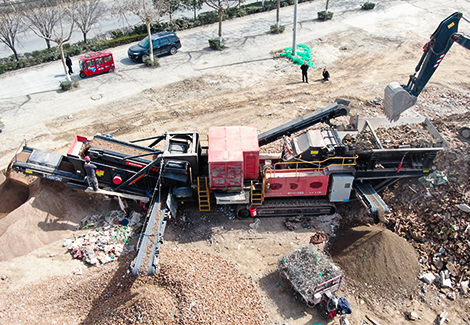

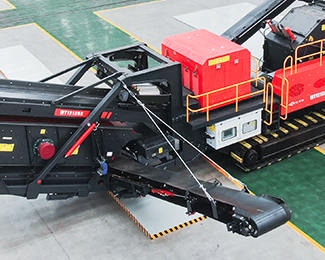

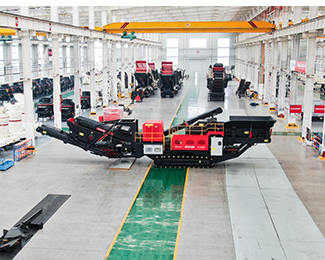

Галерея

Просмотрите фотографии машин, сделанные на наших заводах, складах и производственных площадках

  • Рисунок 1
  • Рисунок 2
  • Рисунок 3
  • Рисунок 4
  • Рисунок 5
  • Рисунок 6

Технические Данные

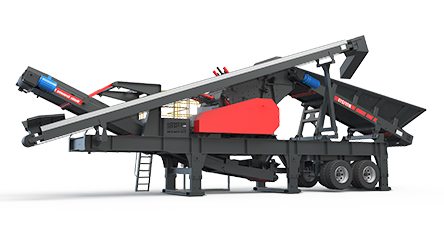

  • Мобильная ударная дробильная станция на колесном ходу
  • Wortetrack ударная дробильная станци на гусеничном ходу
  • Wotetrack ударная дробильная станция двойной мощности на гусеничном ходу
  • Wotetrack ударная дробильная станция
  • Wotetrack ударная дробильная станция двойной мощности
  • Полностью гидравлическая ударная дробильная станция на гусеничном ходу
  • Гибридное мобильное ударное дробильное оборудование типа WotetrackD с масляно-электрическим приводом
  • Мобильное ударное дробильное оборудование с внешним источником питания типа WotetrackE
Модель FTM938F1210 FTM938F1214 FTM1149F1315 FTM938F1110 FTM1349F1315
Транспортировочная длина(мм) 12000 12000 13900 15450 15450
Транспортировочная ширина (мм) 2550 2550 2900 2950 2950
Транспортировочная высота (мм) 3900 3900 4450 4500 4500
Максимальная длина (мм) 12500 12500 13900 15450 15450
Максимальная ширина (мм) 3250 3260 3250 3250 3250
Максимальная высота (мм) 5100 5200 5200 5200 5200
Вес (т) 39 44 54 62 62
Ударная дробилка PE-1210 PE-1214 PF-1315 HD1110 HD1315
Максимальный размер подачи (мм) 350 350 500 400 700
Производительность (т/ч) 70-130 100-180 130-250 112 280
Модель питателя ZSW950×3800 ZSW950×3800 ZSW110×4900 ZSW130×4900 ZSW130×4900
Главный ленточный конвейер B800×8.5M B800×8.5M B1000×9.5M B800×11M B1200×11M
Ленточный конвейер с боковым открыванием  (опционально) B500×3.2m B500×3.2m B650×4m B650×4m B650×4m
Генераторная установка (опционально) 320KW 320KW 400KW 320KW 440KW
Железоотделитель (опционально) RCYD(C)-8 RCYD(C)-8 RCYD(C)-10 RCYD(C)-8 RCYD(C)-12
Модель WT110 WT110S WT1213 WT1213S WT1315
Размер передающих устройств Длина 14000mm 16000mm 15500mm 19000mm 17000mm
Ширина 3000mm 3200mm 3200mm 3600mm 3200mm
Высота 3600mm 3600mm 3800mm 3800mm 3800mm
Вес 40t 45t 53t 60t 65t
Приток Объем бункера 3m³ 3m³ 5m³ 5m³ 5m³
Высота загрузки 3900mm 4000mm 3900mm 4100mm 4000mm
Основной экран Сила 5.2kw 5.2kw 6.12kw 6.12kw 6.12kw
Размеры сита 1040×924mm 1040×924mm 1140×924mm 1140×924mm 1240×930mm
Дробилка Модель CI1110M CI1110M CI1213M CI1213M CI1315M
Размер входного 1020×860mm 1020×860mm 1320×900mm 1320×900mm 1540×900mm
 Максимальный размер отверстия подачи сырья 400mm 400mm 500mm 500mm 600mm
Кормушка внизу Объем бункера 0.8m³ 0.8m³ 1m³ 1m³ 1.5m³
Сила 5.2kw 5.2kw 5.2kw 5.2kw 6.12kw
Незакопанный ленточный конвейер Размер (Ширина×длина) 650×3500mm 650×3500mm 650×3500mm 650×3500mm 650×3500mm
Высота выгрузки 2200mm 2200mm 2200mm 2200mm 2400mm
Главный ленточный конвейер Размер (Ширина×длина) 1000×8500mm 1000×8500mm 1000×9900mm 1000×9900mm 1200×11000mm
Высота выгрузки 3300mm 3300mm 3500mm 3500mm 3800mm
Дополнительный экран Сила ○ 6.12kw ○ 6.12kw ○
Размер сита ○ 1500×3600 ○ 1500×4200 ○
Ленточный конвейер внизу Размер (Ширина×длина) ○ 1000×5800mm ○ 1000×6200mm ○
Высота выгрузки ○ 2900mm ○ 3000mm ○
Передающий ленточный конвейер Размер (Ширина×длина) ○ 650×2500mm ○ 650×2800mm ○
Высота выгрузки ○ 1400mm ○ 1400mm ○
Ленточный конвейер для выгрузки материала Размер (Ширина×длина) ○ 500×8000mm ○ 500×9200mm ○
Высота выгрузки ○ 4200mm ○ 4500mm ○
Средство для удаления железа Модель RCYQ-10 RCYQ-10 RCYQ-10 RCYQ-10 RCYQ-10
Дизельный двигатель Сила 96kw 106kw 106kw 132kw 132kw
Производитель Carter Perkins Carter Perkins Carter Perkins Carter Perkins Carter Perkins
Основная машина Сила 253kw 274kw 304kw 324.4kw 366kw
Способ управления Wired/Wireless (optional) Wired/Wireless (optional) Wired/Wireless (optional) Wired/Wireless (optional) Wired/Wireless (optional)
Модель WT1110-D WT1110S-D WT1213-D WT1213S-D WT1316-D
Общий вес машины 42t 47t 55t 60t 67t
Вибрационный питатель: объем бункера 3m³ 3m³ 5m³ 5m³ 5m³
Первичный просеиватель: размер сетки (опционально) 1040×924mm 1040×924mm 1140×924mm 1140×924mm 1240×930mm
Дробилка: модель CI1110M CI1110M CI1213M CI1213M CI1316
Питатель под дробилкой: модель (опционально) GZD1220 GZD1220 GZD1524 GZD1524 GZD1726
Боковой конвейер: размер (ШХЛ) 650×3500mm 650×3500mm 650×3500mm 650×3500mm 650×3500mm
Главный конвейер: размер (ШХЛ) 1000×8500mm 1000×8500mm 1000×9900mm 1000×9900mm 1000×11000mm
Экран возврата: размер сетки O 1500×3600 O 1500×4200 O
Конвейер под экраном: размер (ШХЛ) O 1000×5800mm O 1000×6200mm O
Грохот передаточного конвейера: размер (ШХЛ) O 650×2500mm O 650×2800mm O
Возвратный ленточный конвейер: размер (ШХЛ) O 500×8000mm O 500×9200mm O
Дизель: мощность 200kw 200kw 285kw 300kw 380kw
Вся машина: мощность 157kw 168kw 198kw 224.4kw 285.4kw
Технические характеристики WT1110-E WT1110S-E WT1213-E WT1213S-E WT1316-E
 Подающее устройство Максимальный размер подачи (мм) 400 400 500 500 600
Высота подачи (мм) 3900 3900 4300 4300 4400
Объем бункера (м3) 5 5 7 7 8
Вибрационный питатель Ширина×длина (мм) 950×3800 950×3800 1160×4200 1160×4200 1160×4200
 Боковой конвейер Ширина×длина (мм) 500×4000 500×4000 650×4000 650×4000 650×4000
Высота выгрузки (мм) 2200 2200 2400 2400 2400
Основная рама дробилки Модель CI1110M CI1110M CI1213M CI1213M CI1316
Размер загрузочного отверстия (мм) 1020×820 1020×820 1320×880 1320×880 1540×980
 Масса (т) 9.5 9.5 13 13 16
Размер ротора (мм) Φ 1100×1000 Φ 1100×1000 Φ 1200×1300 Φ 1200×1300 Φ 1300×1500
 режим вождения Motor V-belt Motor V-belt Motor V-belt Motor V-belt Motor V-belt
Вибрирующий разгрузочный желоб Ширина×длина (мм) 1200×2030 1200×2030 1500×2370 1500×2370 1600×2500
Главный ленточный конвейер Ширина×длина (мм) 1000×8500 1000×8500 1200×9000 1200×9000 1200×9000
Высота выгрузки (мм) 3300 3300 3500 3500 3500
Система скрининга  Тип   Однопалубный вибрационный грохот   Однопалубный вибрационный грохот
Размер просеивающей поверхности (мм)   1500×3600   1500×4200
Размер возвратного ленточного конвейера (мм)   500×9000   500×9000
Размер конвейера для мелкодисперсных продуктов (мм)   1000×5500   1000×6000
Высота выгрузки мелкодисперсного продукта из конвейера (мм)   3000   3100
Силовой агрегат Приводной механизм дробилки Источник питания от сети/генератора Источник питания от сети/генератора Источник питания от сети/генератора Источник питания от сети/генератора Источник питания от сети/генератора
Двигатель Камминс Камминс Камминс Камминс Камминс
Размер при транспортировке Длина (мм) 14000 16000 15500 19500 16000
Ширина (мм) 2700 3400 3000 3500 3200
Высота (мм) 3600 3600 3700 3700 3650
Масса (т) 40 45 53 57 65

Можно выбрать следующее оборудование: устройство для удаления железа, генераторная установка, пластинчатый цепной питатель, увеличенный бункер, датчик уровня слоя, пылезащитное устройство, распылительная трубка, климатический комплект polar, удлиненный ремень.

Технические характеристики WT1110-D WT1110S-D WT1213-D WT1213S-D WT1316-D
Подающее устройство Максимальный размер подачи (мм) 400 400 500 500 600
Высота подачи (мм) 3900 3900 4300 4300 4400
Объем бункера (м3) 5 5 7 7 8
Вибрационный питатель Ширина×длина (мм) 950×3800 950×3800 1160×4200 1160×4200 1160×4200
Боковой конвейер Ширина×длина (мм) 500×4000 500×4000 650×4000 650×4000 650×4000
Высота выгрузки (мм) 2200 2200 2400 2400 2400
Основная рама дробилки Модель CI1110M CI1110M CI1213M CI1213M CI1316
Размер загрузочного отверстия (мм) 1020×820 1020×820 1320×880 1320×880 1540×980
Масса (т) 9.5 9.5 13 13 16
Размер ротора (мм) Φ 1100×1000 Φ 1100×1000 Φ 1200×1300 Φ 1200×1300 Φ 1300×1500
 режим вождения Motor V-belt Motor V-belt Motor V-belt Motor V-belt Motor V-belt
Вибрирующий разгрузочный желоб Ширина×длина (мм) 1200×2030 1200×2030 1500×2370 1500×2370 1600×2500
Главный ленточный конвейер Ширина×длина (мм) 1000×8500 1000×8500 1200×9000 1200×9000 1200×9000
Высота выгрузки (мм) 3300 3300 3500 3500 3500
Система скрининга Тип   Single-deck Vibrating Screen   Single-deck Vibrating Screen
Размер просеивающей поверхности (мм)   1500×3600   1500×4200
 Размер возвратного ленточного конвейера (мм)   500×9000   500×9000
Размер конвейера для мелкодисперсных продуктов (мм)   1000×5500   1000×6000
Высота выгрузки мелкодисперсного продукта из конвейера (мм)   3000   3100
Силовой агрегат Приводной механизм дробилки Mains Supply/Potable Generator Mains Supply/Potable Generator Mains Supply/Potable Generator Mains Supply/Potable Generator Mains Supply/Potable Generator
Двигатель+Генератор Cummins+STAMFORD Cummins+STAMFORD Cummins+STAMFORD Cummins+STAMFORD Cummins+STAMFORD
Габаритные размеры транспортного средства  Длина (мм) 14000 16000 15500 19500 16000
Ширина (мм) 2700 3400 3000 3500 3200
 Высота (мм) 3700 3700 3800 3800 3800
Масса (т) 42 47 55 60 67

Можно выбрать следующее оборудование: устройство для удаления железа, генераторная установка, пластинчатый цепной питатель, увеличенный бункер, датчик уровня слоя, пылезащитное устройство, распылительная трубка, климатический комплект polar, удлиненный ремень.

Технические характеристики WT1110/S WT1213/S WT1316
Подающее устройство Максимальный размер подачи (мм) 400 500 600
Высота подачи (мм) 3900 4300 4400
Объем бункера (м3) 5 7 8
Вибрационный питатель Ширина×длина (мм) 950×3800 1160×4200 1160×4200
Боковой конвейер Ширина×длина (мм) 500×4000 650×4000 650×4000
 Высота выгрузки (мм) 2200 2400 2400
Основная рама дробилки Модель CI1110M CI1213M CI1316
Размер загрузочного отверстия (мм) 1020×820 1320×880 1540×980
Масса (т) 9.5 13 16
Размер ротора (мм) Φ 1100×1000 Φ 1200×1300 Φ 1300×1500
Drive Mode Hydraulic V-belt Direct Drive Direct Drive
Вибрирующий разгрузочный желоб Ширина×длина (мм) 1200×2030 1500×2370 1600×2500
Главный ленточный конвейер Ширина×длина (мм) 1000×8500 1200×9000 1200×9500
 Высота выгрузки (мм) 3300 3500 3600
Система скрининга  Тип Single-deck Vibrating Screen Single-deck Vibrating Screen
Размер просеивающей поверхности (мм) 1500×3000 1500×3600
Размер возвратного ленточного конвейера (мм) 500×8000 500×8000
Размер конвейера для мелкодисперсных продуктов (мм) 1200×5000 1200×5500
 Высота выгрузки мелкодисперсного продукта с конвейера (мм) 3000 3200
Силовой агрегат Приводной механизм дробилки Diesel-Hydraulic Drive Diesel-Direct Drive Diesel-Direct Drive
Двигатель Cummins 264kW Cummins 335kW Cummins 391kW
Габаритные размеры транспортного средства Длина (мм) 16500 17000 15000
Ширина (мм) 3400 3460 3300
Высота (мм) 3600 3700 3800
Масса (т) 35/42 46/55 52

Примечание: Производительность зависит от таких факторов, как тип материала, размер частиц сырья и т.д.

Технические характеристики WT1110D/S WT1213D/S WT1316D
Подающее устройство Максимальный размер подачи сырья(мм) 400 500 600
Высота подачи (мм) 3900 4300 4400
Объем бункера (м3) 5 7 8
Вибрационный питатель Ш×Д (мм) 950×3800 1160×4200 1160×4200
Боковой конвейер Ш×Д (мм) 500×4000 650×4000 650×4000
Высота выгрузки (мм) 2200 2400 2400
Основная рама дробилки Модель CI1110M CI1213M CI1316
Размер загрузочного отверстия (мм) 1020×820 1320×880 1540×980
Масса (т) 9.5 13 16
Размер ротора (мм) Φ 1100×1000 Φ 1200×1300 Φ 1300×1500
режим вождения Electric 132kW Electric 160kW Electric 250kW
Вибрирующий разгрузочный желоб Ш×Д (мм) 1200×2030 1500×2370
Главный ленточный конвейер Ш×Д (мм) 1000×8500 1200×9000 1200×11000
Высота выгрузки (мм) 3300 3500 3600
Система скрининга Тип Single-deck Vibrating Screen Single-deck Vibrating Screen
Размер просеивающей поверхности (мм) 1500×3000 1500×3600
Размер возвратного ленточного транспортера (мм) 500×8000 500×8000
Размер транспортера для мелкого продукта (мм) 1200×5000 1200×5500
Высота выгрузки из транспортера для мелкого продукта (мм) 3000 3200
Силовой агрегат Приводной механизм дробилки Diesel-Electric Drive Diesel-Electric Drive Diesel-Electric Drive
Двигатель Cummins+Stanford 280kW Cummins+Stanford 320kW Cummins+Stanford 400kW
Габаритный размер транспортного средства Длина (мм) 14000/16500 14500/17000 15000
Ширина (мм) 3100/3400 3200/3460 3300
Высота (мм) 3600 3700 3800
Масса (т) 38/45 49/58 55

Примечание: Производительность зависит от таких факторов, как тип материала, размер частиц сырья и т.д.

Технические характеристики  WT1110E/S WT1213E/S WT1316E
Подающее устройство Максимальный размер подачи сырья(мм) 400 500 600
Высота подачи (мм) 3900 4300 4400
Объем бункера (м3) 5 7 8
Вибрационный питатель Ш×Д (мм) 950×3800 1160×4200 1160×4200
Боковой конвейер Ш×Д (мм) 500×4000 650×4000 650×4000
Высота выгрузки (мм) 2200 2400 2400
Основная рама дробилки Модель CI1110M CI1213M CI1316
Размер загрузочного отверстия (мм) 1020×820 1320×880 1540×980
Масса (т) 9.5 13 16
Размер ротора (мм) Φ 1100×1000 Φ 1200×1300 Φ 1300×1500
режим вождения Electric 132kW Electric 160kW Electric 250kW
Вибрирующий разгрузочный желоб Ш×Д (мм) 1200×2030 1500×2370 1600×2500

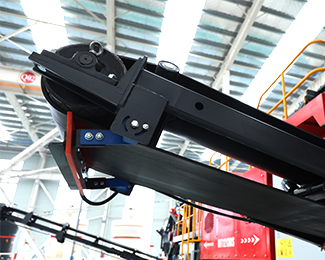

Главный ленточный конвейер Ш×Д (мм) 1000×8500 1200×9000 1200×9500
Высота выгрузки (мм) 3300 3500 3600
Система скрининга Тип Single-deck Vibrating Screen Single-deck Vibrating Screen
Размер просеивающей поверхности (мм) 1500×3000 1500×3600
Размер возвратного ленточного транспортера (мм) 500×8000 500×8000
Размер транспортера для мелкого продукта (мм) 1200×5000 1200×5500
Высота выгрузки из транспортера для мелкого продукта (мм) 3000 3200

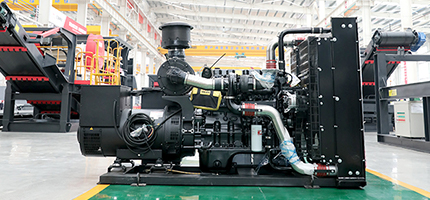

Силовой агрегат Двигатель Cummins 81kW Cummins 81kW Cummins 81kW
Габаритный размер транспортного средства Длина (мм) 14000/16500 14500/17000 15000
Ширина (мм) 3100/3400 3200/3460 3300
Высота (мм) 3600 3700 3800
Масса (т) 38/45 49/58 55

Примечание: Производительность зависит от таких факторов, как тип материала, размер частиц сырья и т.д.

Соответствующая продукция

FTM Оборудование

Наша компания в основном производит тяжелое горнодобывающее оборудование, объединяя научные исследования, производство и продажи. Основными видами продукции являются дробильное оборудование, оборудование для производства песка, оборудование для переработки полезных ископаемых, шлифовальное оборудование, сушилки,

Узнать больше
FOTE Машины

Получить последнее предложение

100% цена от производителя Быстрая доставка Выгодно

Пожалуйста,сообщите ваши требования в деталях, мы свяжемся с вами в течение 24 часов, также можете отправить нам электронное письмо напрямую: ru@sinoftm.com

Примечание: предоставленные вами личные данные будут использоваться только для ответа на ваши вопросы и потребности.

Адрес офиса Зона высокотехнологичного промышленного развития, город Чжэнчжоу, провинция Хэнань, Китай

Электронная почта ru@sinoftm.com

Главная О компании Центр продукции Новости отрасли Онлайн заказ Контакты

Henan Fote Heavy Machinery Co., Ltd.(FTM) Авторское право © 2012-2025. Адрес офиса: Зона высокотехнологичного промышленного развития, город Чжэнчжоу, провинция Хэнань, Китай

Поддержка
