Мобильный грохот

Мобильный грохот

Количество слоев сита: 2-4 слоя

Производственная мощность: 60-500 тонн в час

Применимые материалы: гранит, базальт, диабаз, известняк, кварц, галька, строительные отходы, бетон, каменный уголь, железная руда, золотая руда, металлический шлак и т.д.

Отправить запрос Получение цены

Введение

  • 100% от заводской цены
  • Качество по ГОСТу
  • Дистрибьюция по всей России и СНГ
  • Послепродажная гарантия

Мобильный грохот объединяет в себе функции сортировки, транспортировки и другие функции. Она специально используется для сортировки и обработки различных видов песка и гравия, строительных отходов, минералов и других материалов, особенно подходит для использования в проектах, требующих частых перемещений и различных условий работы. Она широко используется в шахтах, карьерах, при переработке строительных отходов, дорожном строительстве и инфраструктуре, а также в других областях.

Мобильный грохот может использоваться отдельно или в сочетании с дробилками, такими как щековая дробилка, конусная дробилка, роторная дробилка, машины для производства песка и т.д., для удовлетворения разнообразных потребностей клиентов.

Применимые материалы

Мобильный грохот можно разделить на следующие два типа

Клиенты могут выбирать в соответствии с фактическими условиями производства и капитальными затратами

Тип
/
Разница
Мобильный грохот на колесах Мобильный грохот на колесах Мобильный грохот на гусеничном ходу Мобильный грохот на гусеничном ходу
Мобильный режим Полумобильный, передвигающийся за счет передней тяги полуприцепа Самодвижущийся (Гусеница с гидравлическим приводом) беспроводное дистанционное управление
Сценарий использования Она в основном используется в области утилизации строительных отходов, земляных и каменных работ, дорожного строительства и других областях с ровными дорожными условиями. Она используется в более сложных и суровых условиях, таких как горы, водно-болотные угодья, альпинистские работы и добыча полезных ископаемых.
Режим энергетики Если есть условия, вы можете использовать сетевое электричество, если в дикой местности, можете использовать генераторы. Серия масляно-электрических гибридов
Цикл установки 2-3 дня 4-6 часов
Цена Относительно дешевый, не требующий базовой установки, экономящий рабочую силу и затраты Относительно дорогой и высокоавтоматизированный

Основные Преимущества

  • Рисунок 1
  • Рисунок 2
  • Рисунок 3
  • Рисунок 4
  • Рисунок 5

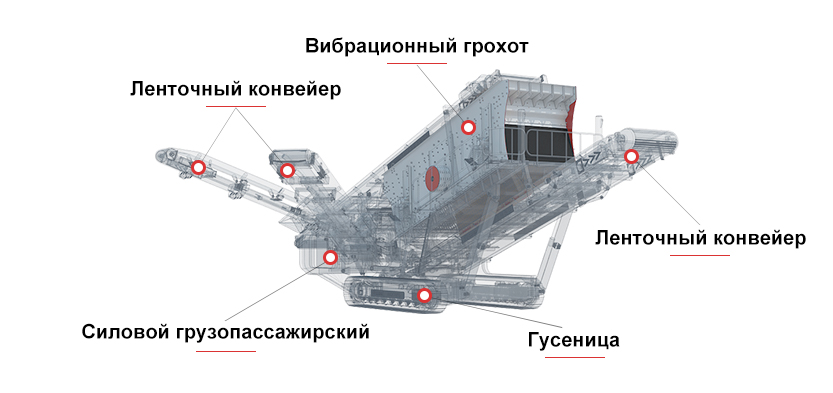

Схема конструкции

Схема конструкции

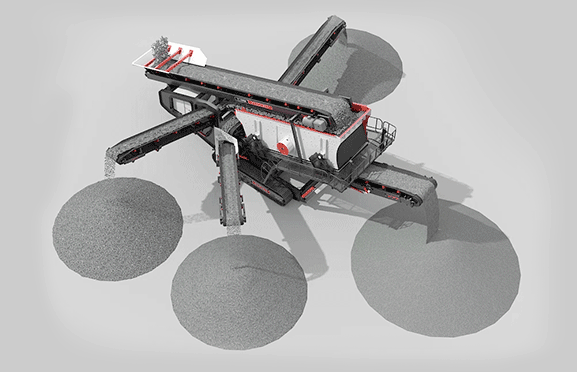

Принцип работы

Принцип работы

Технические Данные

  • Мобильная дробильная станция с вибрационным грохотом на колесном ходу
  • Мобильная сортировочная станция на колесном ходу
  • Сортировочная станция Wotetrack двойной мощности на гусеничном ходу
  • Сортировочная станция Wotetrack на гусеничном ходу
  • Сортировочная станция Wotetrack
  • Сортировочная станция Wotetrack двойной мощности
  • Полностью гидравлическая сортировочная станциям на гусеничном ходу Wotetrack
  • Мобильное гибридное масляно-электрическое сортировочное оборудование типа WotetrackD
Модель FTM3S1848 FTM3S1860 FTM3S2160
Транспортировочная длина (мм) 10280 11480 11480
Транспортировочная ширина (мм) 2830 2830 3150
Транспортировочная высота (мм) 4350 4350 4350
Максимальная длина (мм) 11100 11800 11800
Максимальная ширина (мм) 3600 3600 3970
Максимальная высота (мм) 6000 6000 6500
Вес (т) 16 18 19
Конфигурация шины Dualaxial Dualaxial Dualaxial
Вибрационный грохот 3YZS1848 3YZS1860 3YZS2160
Мобильная станция досмотра
Модель MTF1865-3 MTF2165-3
Общая мощность машины (кВт) 64 76
Общий вес машины (т) 29 31
Производительность (т/ч) 65-200 85-300
Вибрационный грохот
Модель 3HX1865 3HX2165
Мощность (кВт) 22 30
Максимальная пропускная способность (мм) 200 200
Прочность при вибрации (Г) 4.5G 4.5G
Ленточный конвейер
Конвейер над грохотом B1000 B1200
Конвейер под грохотом B1000 B1200
Боковой ремень B650 B650

Примечание: Производительность Обработки Может Варьироваться В Зависимости От Различных Материалов И Размеров Подачи.

Модель ST722-D ST833-D ST6203-D
Общий вес машины 34t 33t 44t
Подающий конвейер: объем бункера 1000×5000mm 1000×10000mm 1200×6000mm
Вибрационный грохот: модель VG722 SE833 LH6203
Вибрационный грохот: слои грохота 2 3 3
Конвейер для производства среднетонких продуктов: размер O B650mm B800mm
Конвейер для крупнозернистого продукта: размер B1000mm B500mm B1000mm
Средний конвейер для транспортировки продукта: размер B800mm B800mm B800mm
Конвейер для производства мелкого продукта: размер B800mm B1200mm B800mm
Передаточный конвейер: размер B1200mm B650mm B1400mm
Дизельный двигатель: мощность 100kw 100kw 100kw
Вся машина: мощность 54kw 57.5kw 65.5kw
Модель ST673 ST993 ST1303
Размеры передающих устройств Длина 11000mm 12500mm 12500mm
Ширина 3800mm 4000mm 4000mm
Высота 3800mm 3900mm 3900mm
Вес 28t 33t 38t
Подающий ленточный конвейер Размеры (Ширина×длина) 1000×10000mm 1000×10000mm 1000×13000mm
Высота загрузки 2560mm 2680mm 2700mm
Вибрационный грохот Модель 3HX1545 3HX1855 3HX2160
Просеивающие слои 3 3 3
Ленточный конвейер Размеры (Ширина×длина) 1000×7400mm 1000×7500mm 1000×7500mm
Высота разгрузки 3380mm 3460mm 3460mm
Ленточный конвейер для крупнозернистого материала Размеры (Ширина×длина) 500×5600mm 650×5800mm 650×5800mm
Высота разгрузки 3430mm 3570mm 3570mm
Ленточный конвейер для транспортировки материалов среднего размера Размеры (Ширина×длина) 500×5300mm 650×5400mm 650×5400mm
Высота разгрузки 3150mm 3250mm 3250mm
Ленточный конвейер для транспортировки мелкодисперсных материалов Размеры (Ширина×длина) 500×5600mm 650×5800mm 650×5800mm
Высота разгрузки 3030mm 3080mm 3080mm
Передающие ленточные конвейеры Размеры (Ширина×длина) 500×2000mm 650×2000mm 650×2000mm
Высота разгрузки 2130mm 2130mm 2130mm
Дизельный двигатель Сила 75kw 75kw 96kw
Производитель Carter Perkins Carter Perkins Carter Perkins
Основная машина Сила 54kw 57.5kw 65.5kw
Способы управления Wired/Wireless (optional) Wired/Wireless (optional) Wired/Wireless (optional)
технические характеристики ST722-E ST833-E ST1083-E ST6203-E
Подающее устройство Максимальный размер подачи (мм) 400 150 200 200
Высота подачи (мм) 3200 2700 2800 3000
Объем бункера (м3) 7 3 5 8
Подающий конвейер  Ширина×длина (мм) 1200×4000     1200×6000
Тип Переменная скорость     Переменная скорость
 Загрузочный конвейер Ширина×длина (мм)   1000×11000 1200×11000
 Вибрационный грохот Тип Двухъярусный вибрационный грохот Трехъярусный вибрационный грохот Трехъярусный вибрационный грохот Трехъярусный вибрационный грохот
Размер просеивающей поверхности (мм) 1500×4800 1500×5500 1800×6000 1830×6100
Конвейер для производства тонкого продукта  Ширина×длина (мм) 800×8000 1200×7500 1400×7500 800×8000
Высота подачи (мм) 3600 4100 4100 3400
Конвейер для транспортировки мелких и средних продуктов  Ширина×длина (мм)   650×8000 800×8000 800×7000
Высота подачи (мм)   4200 4200 3400
 Конвейер для транспортировки средних продуктов  Ширина×длина (мм) 800×8000 800×8000 800×8000 800×7000
Высота подачи (мм) 3300 4200 4200 3400
Передаточный конвейер  Ширина×длина (мм) 1200×4000 650×2200 650×2200 1400×6500
Конвейер для крупнозернистых продуктов  Ширина×длина (мм) 1200×5500 500×7000 650×7000 1000×5500
Высота подачи (мм) 3600 4200 4200 3600
Силовой агрегат Приводной механизм Источник питания от сети/генератора Источник питания от сети/генератора Источник питания от сети/генератора Источник питания от сети/генератора
 Двигатель Cummins Cummins Cummins Cummins
 Габаритные размеры транспортного средства Длина (мм) 15700 14500 16000 18500
Ширина (мм) 3180 3200 3500 3260
Высота (мм) 3500 3700 3800 3600
Масса (т) 32 32 38 42

Дополнительно: генераторная установка, двойная тяговая сила, увеличенный бункер, пылезащитное устройство, распылительная труба, полярная климатическая установка, удлиненный ремень и т.д

 технические характеристики ST722-D ST833-D ST1083-D ST6203-D
 Подающее устройство Максимальный размер подачи (мм) 400 150 200 200
Высота подачи (мм) 3200 2700 2800 3000
Объем бункера (м3) 7 3 5 8
Подающий конвейер Ширина×длина (мм) 1200×4000     1200×6000
Тип Variable Velocity     Variable Velocity
Загрузочный конвейер Ширина×длина (мм)   1000×11000 1200×11000
Вибрационный грохот Тип Double-deck Vibrating Screen Three-deck Vibrating Screen Three-deck Vibrating Screen Three-deck Vibrating Screen
 Размер просеивающей поверхности (мм) 1500×4800 1500×5500 1800×6000 1830×6100
Конвейер для производства тонкого продукта Ширина×длина (мм) 800×8000 1200×7500 1400×7500 800×8000
Высота подачи (мм) 3600 4100 4100 3400
 Конвейер для транспортировки мелких и средних продуктов Ширина×длина (мм)   650×8000 800×8000 800×7000
Высота подачи (мм)   4200 4200 3400
Конвейер для транспортировки средних продуктов Ширина×длина (мм) 800×8000 800×8000 800×8000 800×7000
Высота подачи (мм) 3300 4200 4200 3400
 Передаточный конвейер Ширина×длина (мм) 1200×4000 650×2200 650×2200 1400×6500
Конвейер для крупнозернистых продуктов Ширина×длина (мм) 1200×5500 500×7000 650×7000 1000×5500
Высота подачи (мм) 3600 4200 4200 3600
Силовой агрегат  Приводной механизм дробилки Mains Supply/Potable Generator Mains Supply/Potable Generator Mains Supply/Potable Generator Mains Supply/Potable Generator
 Двигатель+Генератор Cummins+STAMFORD Cummins+STAMFORD Cummins+STAMFORD Cummins+STAMFORD
Габаритные размеры транспортного средства Длина (мм) 15700 14500 16000 18500
Ширина (мм) 3180 3200 3500 3260
Высота (мм) 3500 3700 3800 3600
Масса (т) 34 33 39 44

Дополнительно: генераторная установка, двойная тяговая сила, увеличенный бункер, пылезащитное устройство, распылительная труба, полярная климатическая установка, удлиненный ремень и т.д

 технические характеристики ST 722 ST 833 ST 833S ST 1083 ST 1083S ST 6203
Подающее устройство Максимальный размер подачи (мм) 400 150 150 200 200 200
Высота подачи (мм) 3200 3620 2450 3650 2500 3000
Объем бункера (м3) 7 8 2.5 8 3 8
Подающий конвейер Ширина×длина (мм) 1200×4000 1200×4300   1200×4300   1200×6000
Тип Variable Velocity Variable Velocity   Variable Velocity   Variable Velocity
Загрузочный конвейер Ширина×длина (мм)   1000×11000 1000×11000 1200×11500 1200×11500
Вибрационный грохот Тип Double-deck Vibrating Screen Three-deck Vibrating Screen Three-deck Vibrating Screen Three-deck Vibrating Screen Three-deck Vibrating Screen Three-deck Vibrating Screen
 Размер просеивающей поверхности (мм) 1500×4800 1500×5500 1500×5500 1800×6000 1800×6000 1830×6100
 Конвейер для производства тонкого продукта Ширина×длина (мм) 800×8000 1200×7500 1200×7500 1400×8000 1400×8000 800×8000
Высота подачи (мм) 3600 4100 4100 4100 4100 3400
Конвейер для транспортировки мелких и средних продуктов Ширина×длина (мм)   650×10000 650×10000 800×10000 800×10000 800×7000
Высота подачи (мм)   4800 4800 4800 4800 3400
Конвейер для транспортировки средних продуктов Ширина×длина (мм) 800×8000 800×10000 800×10000 800×10000 800×10000 800×7000
Высота подачи (мм) 3300 4800 4800 4800 4800 3400
Передаточный конвейер Ширина×длина (мм) 1200×4000 650×2200 650×2200 650×2200 650×2200 1400×6500
Конвейер для крупнозернистых продуктов Ширина×длина (мм) 1200×5500 500×9000 500×7500 650×9000 650×7500 1000×5500
Высота подачи (мм) 3600 4900 4300 4900 4300 3600
 Силовой агрегат Приводной механизм Diesel-Hydraulic Drive Diesel-Hydraulic Drive Diesel-Hydraulic Drive Diesel-Hydraulic Drive Diesel-Hydraulic Drive Diesel-Hydraulic Drive
Двигатель Cummins 81kW Cummins 81kW Cummins 81kW Cummins 163kW Cummins 163kW Cummins 163kW
Габаритные размеры транспортного средства Длина (мм) 15700 17500 15500 18500 16500 18500
Ширина (мм) 3180 3100 3100 3400 3400 3260
Height(mm) 3500 3500 3500 3650 3650 3600
  Масса (т) 32.6 35 31 40 36 42

Примечание: Производительность Обработки Может Варьироваться В Зависимости От Различных Материалов И Размеров Подачи.

технические характеристики T 722D ST 833DS ST 833D ST 1083DS ST 1083D ST 6203D
Подающее устройство Максимальный размер подачи (мм) 400 150 150 200 200 200
Высота подачи (мм) 3200 3620 2450 3650 2500 3000
Объем бункера (м3) 7 8 2.5 8 3 8
Подающий конвейер Ш×Д (мм) 1200×4000 1200×4300   1200×4300   1200×6000
Тип Variable Velocity Variable Velocity   Variable Velocity   Variable Velocity
Загрузочный конвейер Ш×Д (мм)   1000×11000 1000×11000 1200×11500 1200×11500
Вибрационный грохот Тип Double-deck Vibrating Screen Three-deck Vibrating Screen Three-deck Vibrating Screen Three-deck Vibrating Screen Three-deck Vibrating Screen Three-deck Vibrating Screen
Размер просеивающей поверхности (мм) 1500×4800 1500×5500 1500×5500 1800×6000 1800×6000 1830×6100
Конвейер для производства мелкого продукта Ш×Д (мм) 800×8000 1200×7500 1200×7500 1400×8000 1400×8000 800×8000
Высота подачи (мм) 3600 4100 4100 4100 4100 3400
Конвейер для транспортировки мелких и средних продуктов Ш×Д (мм)   650×10000 650×10000 800×10000 800×10000 800×7000
Высота подачи (мм)   4800 4800 4800 4800 3400
Средний конвейер для транспортировки продукта Ш×Д (мм) 800×8000 800×10000 800×10000 800×10000 800×10000 800×7000
Высота подачи (мм) 3300 4800 4800 4800 4800 3400
Передаточный конвейер Ш×Д (мм) 1200×4000 650×2200 650×2200 650×2200 650×2200 1400×6500
Конвейер для крупнозернистого продукта Ш×Д (мм) 1200×5500 500×9000 500×7500 650×9000 650×7500 1000×5500
Высота подачи (мм) 3600 4900 4300 4900 4300 3600
Силовой агрегат Приводной механизм Diesel / motor hydraulic drive Diesel / motor hydraulic drive Diesel / motor hydraulic drive Diesel / motor hydraulic drive Diesel / motor hydraulic drive Diesel / motor hydraulic drive
Двигатель Cummins 81kW Cummins 81kW Cummins 81kW Cummins 163kW Cummins 163kW Cummins 163kW
Двигатель насосной станции  2×37KW 2×37KW 2×55KW 2×55KW 2×55KW 2×55KW
Габаритные размеры транспортного средства Длина (мм) 15700 17500 15500 18500 17500 18500
Ширина (мм) 3180 3100 3100 3400 3100 3260
Высота (мм) 3500 3500 3500 3650 3650 3600
Масса (т) 32.6 36 32 41 36 43

Примечание: Производительность Обработки Может Варьироваться В Зависимости От Различных Материалов И Размеров Подачи.
